Страна производства | Германия |
---|---|
Бренд | THIELE |
Назначение | Компонент для цепного, текстильного и канатного стропа |
Запас прочности | 4:1 |
Покрытие | RAL 5002 |
Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |

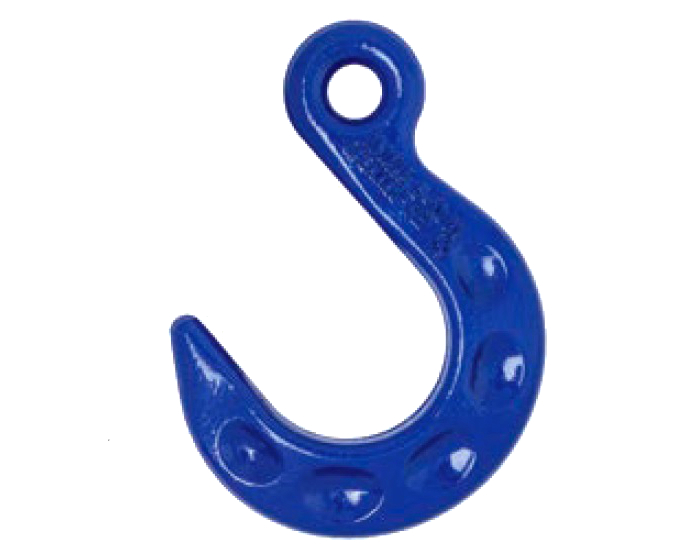

Крюки с большим зевом с проушиной TWN 1856 используются преимущественно в литейных цехах. Изделие интегрируется в цепные стропы с помощью цепных соединителей XL-LOK TWN 1820. Предельные значения рабочей нагрузки и требования к продукции основаны на стандарте EN 1677-1, принимая во внимание более высокий предел рабочей нагрузки на 25%. Особый дизайн делает компонент THIELE уникальным. Изделие одобрено немецким обществом страхования от несчастных случаев DGUV.
Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
D1 [мм] |
D2 [мм] |
G [мм] |
H [мм] |
C [мм] |
Вес [кг] |
---|---|---|---|---|---|---|---|---|---|
6-10 | F32355 | 1,40 | 108 | 21 | 12 | 50 | 24 | 19,5 | 0,44 |
8-10 |
F32363 |
2,50 | 135 | 28 | 14 | 66 | 33 | 26 | 0,97 |
10-10 | F32373 | 4,00 | 161 | 32 | 18 | 76 | 35 | 32,5 | 1,56 |
13-10 | F32383 | 6,70 | 196 | 42 | 21 | 89 | 42 | 38 | 2,96 |
16-10 | F32395 | 10,00 | 229 | 54 | 23 | 102 | 48 | 45 | 4,71 |
20-10 | F32405 | 16,00 | 259 | 59 | 27 | 114 | 63 | 58,5 | 7,95 |
22-10 | F32413 | 19,00 | 288 | 65 | 30 | 127 | 70 | 65 | 10,90 |
26-10 | F32423 | 26,50 | 329 | 76 | 35 | 136 | 81 | 75 | 16,50 |
32-10 | F32443 | 40,00 | 358 | 85 | 42 | 152 | 97 | 83 | 26,20 |
