| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного, текстильного и канатного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 1908/0 |

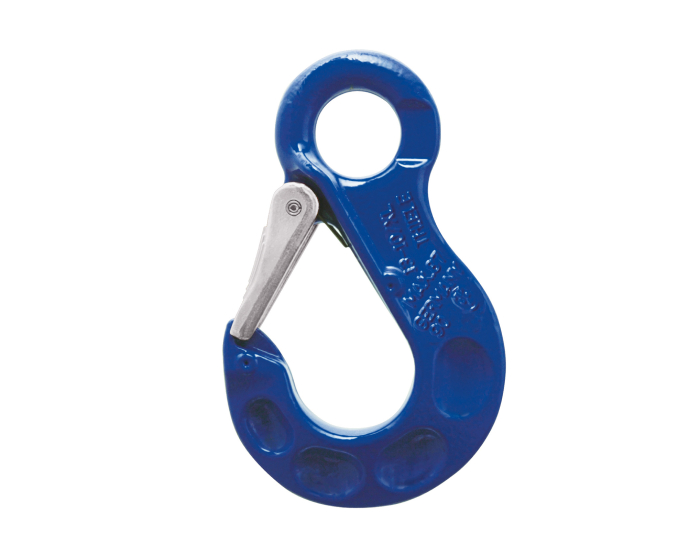

Крюк с проушиной TWN 1841/1 оснащен сверхпрочной кованой предохранительной защелкой. Приплюснутая большая проушина предполагает универсальные варианты соединения. На изделие нанесена маркировка для контроля зева крюка и маркировка износа для своевременной выбраковки. Кованая защелка плотно прилегает к кончику крюка и хорошо защищена от деформации при боковых воздействиях.
Особый дизайн делает компонент THIELE уникальным. Изделие одобрено немецким обществом страхования от несчастных случаев DGUV. Изделие соответствуют требованию стандарта DIN EN 1677-2 с учетом грузоподъемности 10 класса качества.

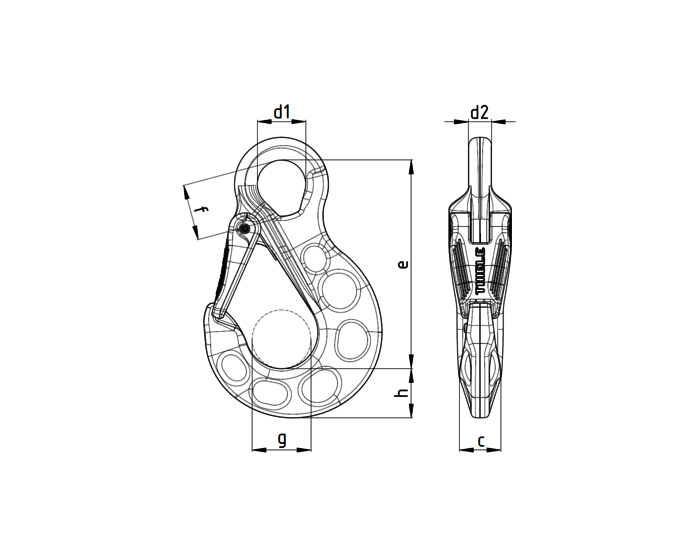

| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
D1 [мм] |
D2 [мм] |
G [мм] |
H [мм] |
C [мм] |
F [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|---|---|
| 6-10 | F32905 | 1,40 | 91 | 21 | 11 | 24 | 20 | 17 | - | 0,36 |
| 7/8-10 | F32915 | 2,50 | 118 | 28 | 14 | 30 | 25 | 20 | - |
0,76 |
| 10-10 | F32925 | 4,00 | 146 | 36 | 18 | 37 | 32 | 29 | - | 1,50 |
| 13-10 | F32935 | 6,70 | 168 | 42 | 21 | 42 | 41 | 35 | - |
2,55 |
| 16-10 | F32945 | 10,00 | 210 | 54 | 25 | 51 | 50 | 41 | - | 4,65 |
|
20-10 |
F32965 | 16,00 | 244 | 58 | 27 | 62 | 59 | 51 | - | 7,61 |
| 22-10 | F32975 | 19,00 | 271 | 65 | 30 | 70 | 62 | 55 | - | 10,20 |
| 26-10 | F32985 | 26,50 | 302 | 70 | 33 | 75 | 71 | 60 |
81 |
15,00 |
|
32-10 |
F32995 | 40,00 | 350 | 80 | 38 | 90 | 84 | 70 |
99 |
24,30 |
Запасные части TWN 1908/0 (предохранительная защелка, пружина и спиральный штифт)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F48731 | 1 комплект | 0,03 |
| 7-10 | F487315 |
1 комплект |
0,04 |
| 8-10 | F48733 | 1 комплект | 0,06 |
| 10-10 | F48735 | 1 комплект | 0,11 |
| 13-10 | F48737 | 1 комплект | 0,19 |
| 16-10 | F48739 | 1 комплект |
0,32 |
| 20-10 | F48743 |
1 комплект |
0,39 |
| 22-10 | F48745 | 1 комплект | 0,45 |
| 26-10 | F487460 |
1 комплект |
0,60 |
| 32-10 | F48748 |
1 комплект |
0,72 |
