| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 5002 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Название для комплекта запасных частей | TWN 1950 |

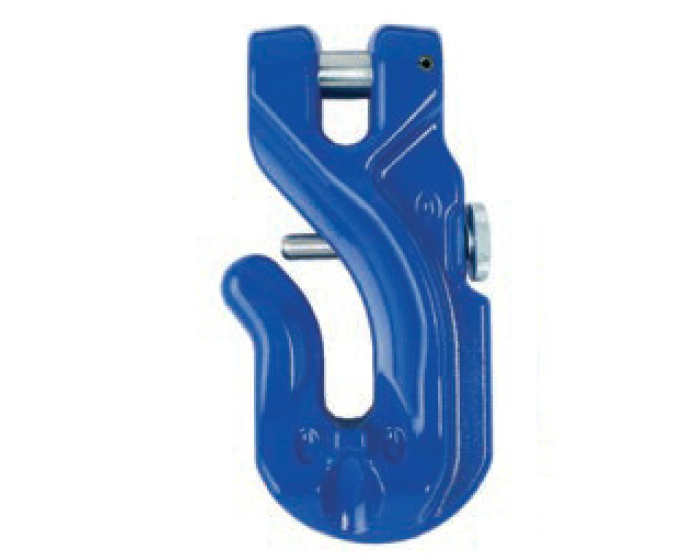

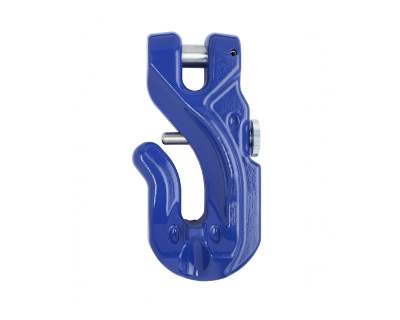

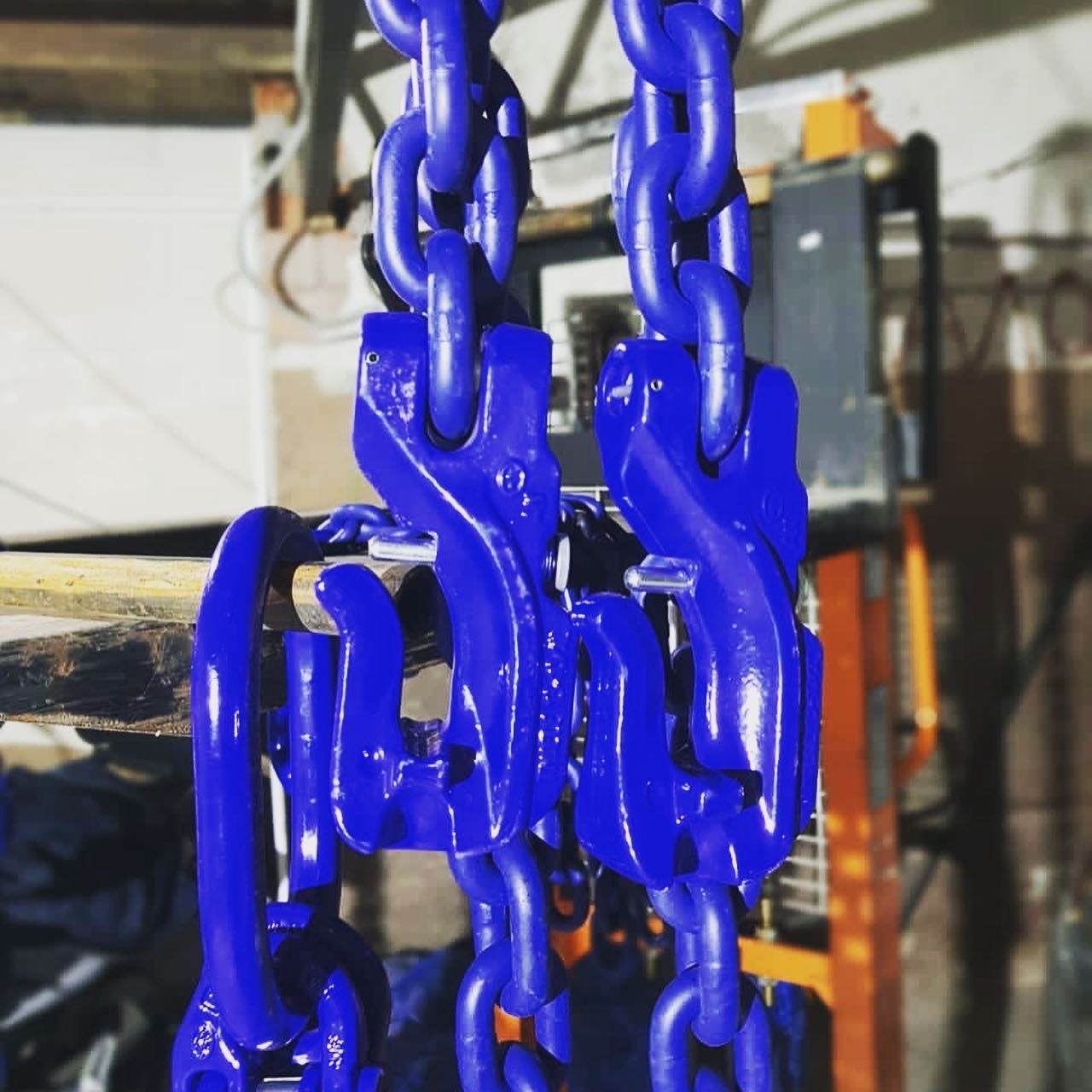

Укорачивающие крюки 10 класса прочности TWN 1827/1 с предохранительным штифтом используются для регулировки длины ветвей стропов и крепежных цепей. Новая форма укорачивателей TWN 1827 обеспечивает гораздо большую безопасность в сравнении с обычными укорачивающими крюками. Специальная форма зева крюка гарантирует особо прочное посадочное место вставленного звена цепи, а также одновременно защищает его от повреждений. Стопорный штифт предотвращает случайное выскальзывание цепи при динамических рывках. Продукт TWN 1827 - это совершенство 10 класса. Изделие одобрено немецким обществом страхования от несчастных случаев DGUV.
Требования к изготовлению и испытаниям соответствуют DIN EN 1677-1 и DIN 5692 с учетом грузоподъемности 10 класса. Изделие было испытано в работе с грузоподъемной цепью. Модель TWN 1827/1 производится строго в соответствии с требованиями, включающими системные проверки и испытания укорачивателей с укороченной цепью. Предохранительный штифт позволяет использовать элемент в крепежных цепях согласно DIN EN 12195-3.
| Калибр | Артикул |
Г/П [т макс.] |
E [мм] |
D [мм] |
L [мм] |
B [мм] |
C [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|---|---|
| 6-10 | F33195 | 1,40 | 45 | 7 | 77 | 45 | - | 0,22 |
| 7-10 | F332022 | 1,90 | 68 | 8,5 | 102,5 | 54 | - | 0,50 |
| 8-10 | F33205 | 2,50 | 71 | 9,5 | 110 | 56 | 34 | 0,54 |
| 10-10 | F33215 | 4,00 | 83 | 12,5 | 132 | 67 | 42 | 0,94 |
| 13-10 | F33225 | 6,70 | 109 | 15,5 | 168 | 83 | 54 | 2,00 |
| 16-10 | F33235 | 10,00 | 137 | 18,5 | 208 | 101 | - | 3,64 |
| 20-10 | F33237 | 16,00 | 170 | 23,5 | 260 | 127 | - | 7,42 |
| 22-10 | F33239 | 19,00 | 186 | 25,5 | 286 | 139 | - | 10,00 |
| 26-10 | F33243 | 26,50 | 220 | 30 | 337 | 164 | - | 15,37 |
| 32-10 | F33247 | 40,00 | 271 | 37 | 415 | 202 | - |
28,29 |
Запасные части TWN 1950 (предохранительный штифт, нажимная пружина, винт с накатанной головкой)
| Калибр | Артикул | Упаковочная единица |
Вес [кг] |
|---|---|---|---|
| 6-10 | F483310 | 1 комплект | 0,01 |
| 7/8-10 | F48330 | 1 комплект | 0,01 |
| 10-10 | F48328 | 1 комплект | 0,02 |
| 13-10 | F483290 | 1 комплект | 0,03 |
| 16-10 | F48339 | 1 комплект | 0,05 |
| 20-10 | F48340 |
1 комплект |
0,08 |
| 22-10 | F48341 |
1 комплект |
0,15 |
| 26-10 | F48343 |
1 комплект |
0,20 |
| 32-10 | F48344 |
1 комплект |
0,29 |
