| Страна производства | Германия |
|---|---|
| Бренд | THIELE |
| Назначение | Компонент для цепного стропа |
| Запас прочности | 4:1 |
| Покрытие | RAL 3003 |
| Проверка | 100% магнитно-порошковая дефектоскопия на наличие микротрещин |
| Стандарт | EN 818, EN 1677, DIN 5688-3 |

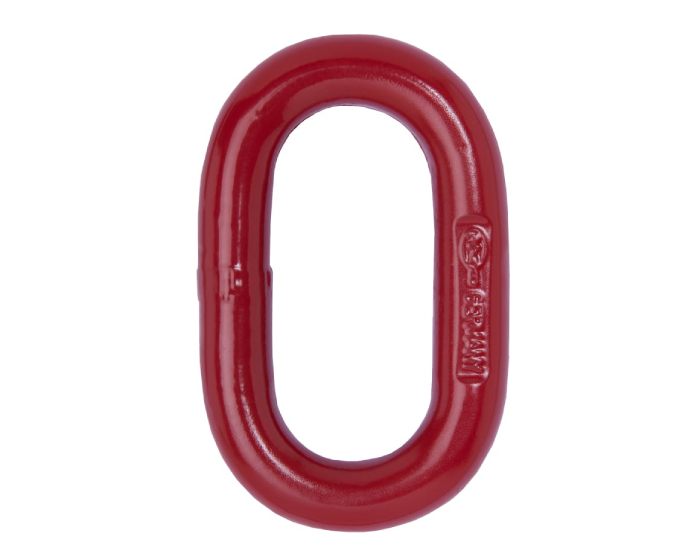

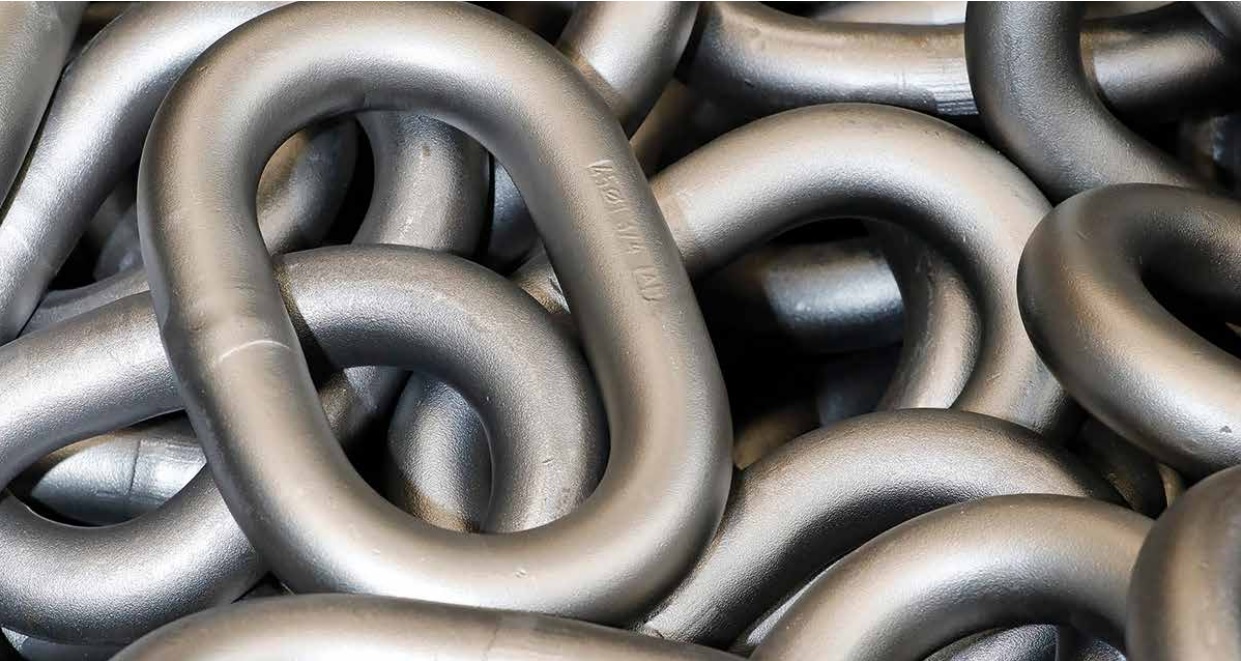

Кольцо TWN 0795 тип B — промежуточное кольцо в соответствие стандарта DIN 5688-3. Для сборки применяется цепной соединитель THI-LOK TWN 1320. Этот способ соединения обеспечивает большую гибкость при сборке цепных стропов. Кольцо TWN 0795 тип B может также использоваться в качестве компонента для комбинированных текстильных и канатных стропов.
Требования к изготовлению и испытаниям соответствуют части 1 и 4 стандарта DIN EN 1677.
| Калибр | Артикул |
Г/П [т макс.] |
D [мм] |
F [мм] |
B [мм] |
Вес [кг] |
|---|---|---|---|---|---|---|
| B 8 | F122880 | 1,12 | 8 | 36 | 18 | 0,05 |
| B 10 | F122890 | 2,00 | 10 | 46 | 23 | 0,09 |
| B 13 | F122930 | 3,15 | 13 | 60 | 30 | 0,20 |
| B 16 | F122970 | 5,30 | 16 | 70 | 35 | 0,36 |
| B 18 | F123010 | 6,70 | 18 | 85 | 40 | 0,54 |
| B 20 | F123030 | 8,00 | 20 | 90 | 45 | 0,73 |
| B 22 | F123070 | 10,00 | 22 | 100 | 50 | 0,97 |
| B 26 | F123090 | 12,50 | 26 | 120 | 60 | 1,60 |
| B 28 | F123190 | 15,00 | 28 | 130 | 65 | 1,90 |
| B 32 | F123110 | 21,20 | 32 | 140 | 70 | 2,90 |
| B 36 | F123130 | 25,00 | 36 | 160 | 80 | 4,20 |
| B 40 | F123150 | 31,50 | 40 | 180 | 90 | 5,80 |
| B 45 | F123170 | 40,00 | 45 | 200 | 100 | 8,20 |
| B 50 | F123210 | 50,00 | 50 | 220 | 110 | 11,00 |
| B 56 | F123230 | 63,00 | 56 | 260 | 130 | 16,00 |
| B 63 | F123270 | 80,00 | 63 | 280 | 140 | 22,00 |
| B 70 | F123290 | 100,00 | 70 | 320 | 160 | 31,00 |
| B 80 | F123300 | 125,00 | 80 | 360 | 180 | 46,50 |
| B 90 | F123320 | 160,00 | 90 | 400 | 200 | 65,50 |
